Kağıt İzoleli İletkenler
Yağlı tip güç transformatörleri için kraft, krepe, Dennison ve Satinert termal kağıtla izole edilmiş yassı ve yuvarlak iletkenler.
Kağıt izoleli iletken, yağlı tip transformatör teknolojisinin temel elemanıdır. Selülozik kağıt iletkenin üzerine kat kat sarılır; transformatör kazanı vakumlandıktan sonra yalıtım yağı kağıdın gözeneklerine nüfuz eder ve kağıt-yağ birlikte çalışan bir yalıtım sistemi oluşturur. Bu sistem, on yıllara yayılan servis ömrü boyunca kanıtlanmış bir çözümdür.
Kullanılan kağıtlar IEC 60554 kapsamındaki elektriksel amaçlı selülozik kağıt gerekliliklerine uygundur. Düz kraft kağıt doğrusal sargı bölümlerinde, krepe kağıt ise esnekliği sayesinde çıkış uçlarında ve dar yarıçaplı bükümlerde kullanılır. Termal olarak iyileştirilmiş (Satinert) kağıtlar, selülozun yaşlanma hızını düşürerek 105 sınıfının üzerinde çalışmaya izin verir.
Kağıt İzoleli İletkenler Ürünleri
Kağıt İzoleli İletkenler
Kraft Kağıt Kaplamalı Yassı Bakır İletken
Kağıt İzoleli İletkenler
Kraft Kağıt Kaplamalı Yassı Alüminyum İletken
Kağıt İzoleli İletkenler

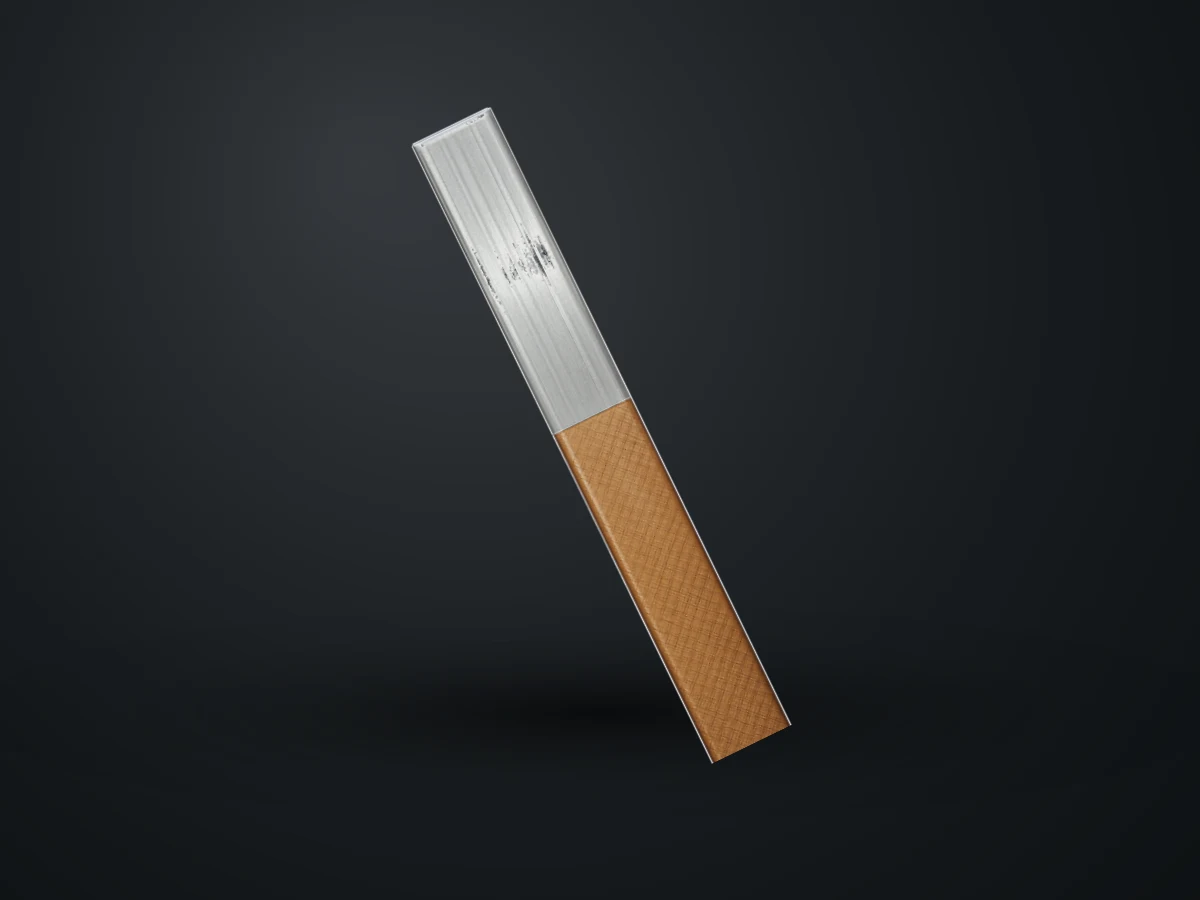

Krepe Kağıt İzoleli Yassı Bakır İletken
Kağıt İzoleli İletkenler
Krepe Kağıt İzoleli Yuvarlak Bakır İletken
Kağıt İzoleli İletkenler

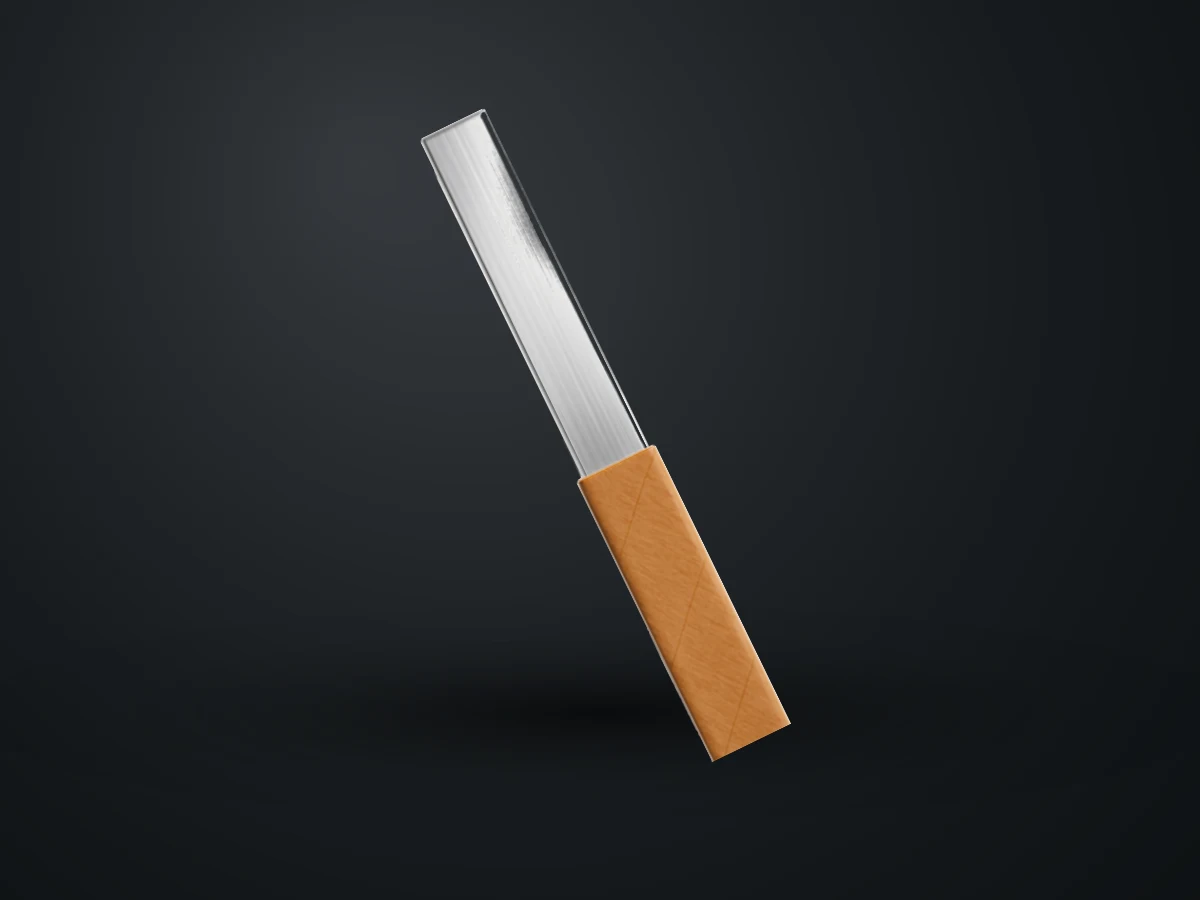

Dennison Kağıt Kaplamalı Yassı Bakır İletken
Kağıt İzoleli İletkenler
Satinert Termal Kağıt İzoleli Yassı Bakır İletken
Teknik Bilgi
- Kağıt tipleri: kraft, krepe, Dennison, Satinert (termal iyileştirilmiş)
- Kağıt kalınlığı: 0,05 – 0,125 mm (kat başına)
- Toplam izolasyon kalınlık artışı: 0,25 – 2,00 mm (çift taraf)
- Isıl sınıf: 105 (A) — termal kağıtlarda 120 / 130
- Referans: IEC 60554 (selülozik kağıtlar), EN 13601 (bakır iletken)
Selüloz yalıtımın ömrünü belirleyen ana etken sıcaklıktır: sıcak nokta sıcaklığındaki her birkaç derecelik artış, kağıdın polimerizasyon derecesinin düşme hızını belirgin biçimde hızlandırır. Bu nedenle sargı tasarımında iletken kesiti, kağıt kalınlığı ve yağ akış kanalları birlikte boyutlandırılır.
Kağıt kaplı iletkende nem kontrolü kritiktir. Ürün nem geçirmez ambalajda sevk edilir; sarım öncesi depolamada bağıl nemin sınırlı tutulması, kurutma çevriminin süresini ve nihai yalıtım direncini doğrudan etkiler.
