Aramid Kağıt (Nomex®) İzoleli Teller
Kuru tip trafolar ve yüksek sıcaklık makineleri için aramid kağıt izoleli teller; Sınıf 200–220.
Aramid kağıt, selülozdan farklı olarak sentetik aromatik poliamid lifinden üretilir ve nem aldığında dielektrik özelliklerini büyük ölçüde koruyabilir. 220 sınıfına kadar sürekli çalışabilmesi, kısa süreli aşırı yüklerde kömürleşmeden dayanabilmesi ve alev ilerlemesini desteklememesi nedeniyle kuru tip transformatörlerin standart yalıtımı hâline gelmiştir.
Nomex ve Metastar tipi aramid kağıtlar IEC 60819 kapsamındaki selülozik olmayan elektriksel kağıt gerekliliklerine göre değerlendirilir. İletken üzerine bindirmeli sarılır; talebe göre kağıt üzerine emprenye reçine uygulanarak sargı içinde tek parça hâline gelen kompakt bir yalıtım bloğu elde edilir.
Aramid Kağıt (Nomex®) İzoleli Teller Ürünleri

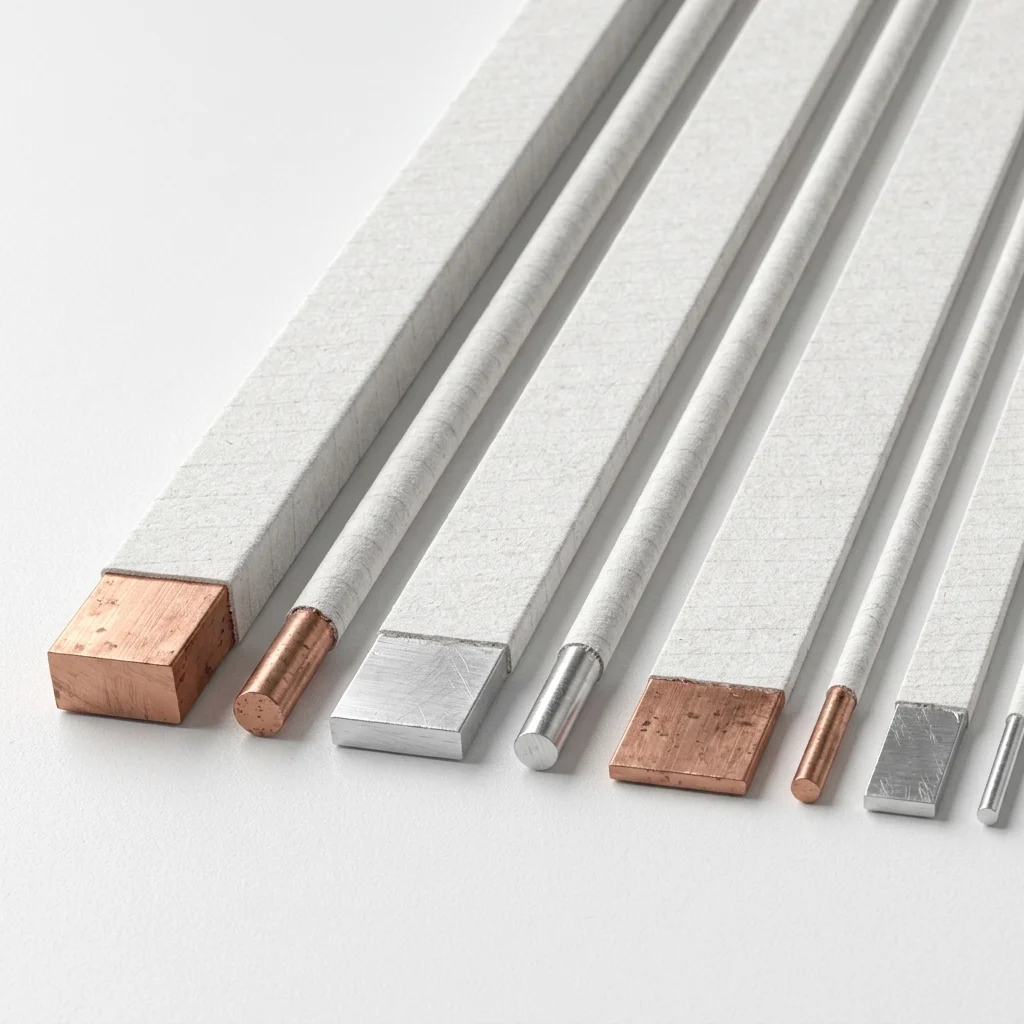

Nomex Kaplı Yassı Bakır İletken
ISO-CU-NMX-F220
Metastar Aramid İzoleli Yassı Bakır İletken
ISO-CU-MTS-F220
Metastar Aramid İzoleli Yassı Alüminyum İletken
ISO-AL-MTS-F200Teknik Bilgi
- Isıl sınıf: 180 (H) – 220 (R), yapıya göre 240 (C)
- Kağıt kalınlığı: 0,05 – 0,25 mm (kat başına)
- Bindirme: %50 (yarım bindirme) standart
- Nemli ortamda dielektrik özelliklerin korunması
- Referans: IEC 60819 (selülozik olmayan kağıtlar), IEC 60085 (ısıl sınıf)
Kuru tip transformatörlerde yalıtım sınıfı doğrudan aşırı yük kapasitesini belirler. 220 sınıfı aramid yalıtımlı bir sargı, aynı kesitteki 155 sınıfı bir sargıya göre daha yüksek sıcaklık artışına izin verir; bu da aynı fiziksel boyutta daha yüksek anma gücü veya daha geniş aşırı yük penceresi anlamına gelir.
Aramid yalıtım, yangın yükünün ve duman toksisitesinin sınırlanması gereken kapalı alanlarda — hastane, metro, alışveriş merkezi, yüksek bina — yağlı tip yerine kuru tip tercih edilmesinin teknik gerekçesidir.
