Mika İzoleli Teller

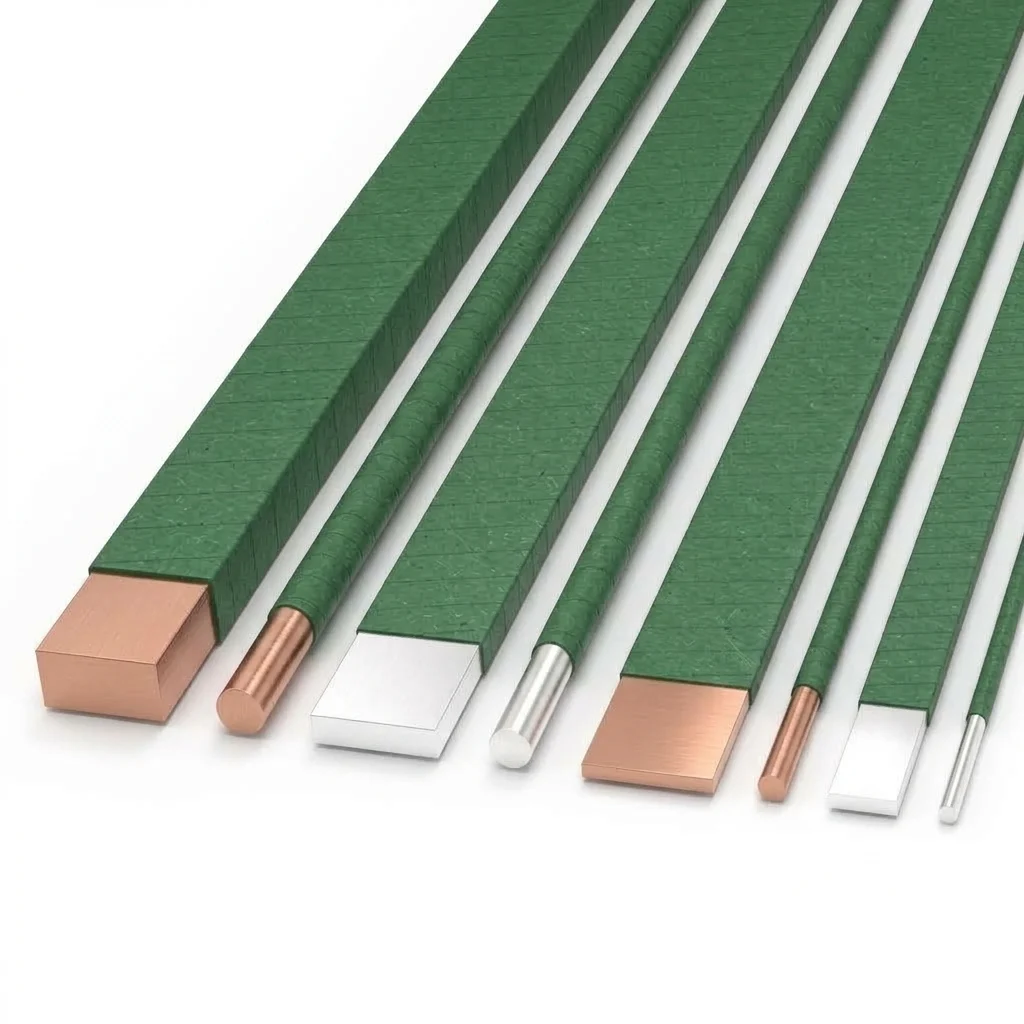

Kısmi boşalmaya dayanıklı mika bant izolasyonlu yassı ve yuvarlak bakır teller; Sınıf 200–240.
Mika, doğal bir mineral olarak kısmi boşalma (korona) etkisine karşı bilinen en dayanıklı yalıtım malzemesidir. Cam elyaf veya poliimid taşıyıcı üzerine yapıştırılmış mika pulcukları bant hâline getirilir ve iletkenin üzerine bindirmeli olarak sarılır. Yüksek gerilimli jeneratör çubukları ve darbe gerilimine maruz kalan makine sargıları bu yapıyı gerektirir.
Emaye üzerine mika kaplı yapıda iki mekanizma birlikte çalışır: emay katmanı sarımlar arası yalıtımı ve düşük kalınlık artışını sağlarken, mika bant korona erozyonuna ve termal aşırı yüklere karşı koruma sağlar. Kullanılan mika esaslı yalıtım malzemeleri IEC 60371 serisine göre değerlendirilir.
Mika İzoleli Teller Ürünleri
Teknik Bilgi
- Mika bant taşıyıcısı: cam elyaf dokuma veya poliimid film
- Bant genişliği: 15 – 30 mm; bindirme %50
- Isıl sınıf: 200 (N) – 240 (C)
- Kısmi boşalma dayanımı ve termal aşırı yük toleransı yüksek
- Referans: IEC 60371 (mika esaslı yalıtım malzemeleri), IEC 60085
Frekans dönüştürücüyle sürülen motorlarda yükselme süresi çok kısa darbe gerilimleri, sargının ilk sarımlarında gerilimin eşit olmayan biçimde dağılmasına yol açar. Bu koşulda organik yalıtımlar kısmi boşalma etkisiyle zamanla erozyona uğrar; mika ise inorganik yapısı sayesinde bu erozyona uzun süre direnir.
Mika bant genişliği ve bindirme oranı, hem yalıtım kalınlığını hem de sarım hattının verimliliğini belirler. Dar bant dar yarıçaplı geçişlerde daha düzgün oturur; geniş bant ise uzun düz bölümlerde sarım süresini kısaltır.
