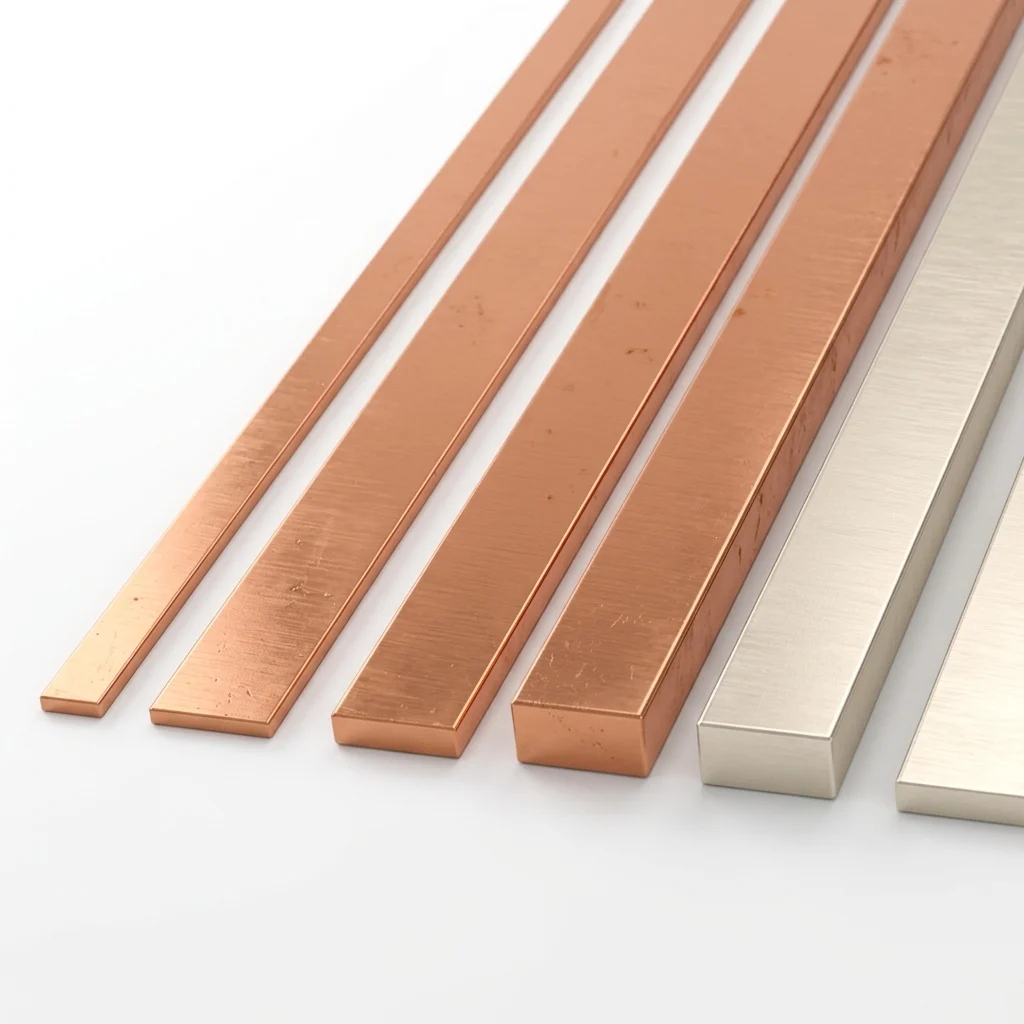

Yassı - Yuvarlak Emaye Bobin Telleri
IEC 60317 serisine göre emaye kaplı yassı ve yuvarlak bakır/alüminyum bobin telleri; Sınıf 155–220.
Emaye kaplı iletken, çıplak iletkenin üzerine sıvı emay reçinesinin ince katmanlar hâlinde sürülüp fırında kürlenmesiyle üretilir. Kaplama kalınlığı yalnızca birkaç yüz mikrondur; bu sayede sargı doluluk oranı yüksek kalır ve makinenin birim hacim başına gücü artar. Bobinaj iletkenlerinin en yaygın kullanılan ailesi budur.
Emay tipi ısıl sınıfı doğrudan belirler: polyester ve polyesterimit reçineler 155 ve 180 sınıflarında, polyamid-imit üst katmanlı sistemler 200 ve 220 sınıflarında kullanılır. Ürünler yuvarlak kesitte IEC 60317-0-1, yassı kesitte IEC 60317-0-2 genel gerekliliklerine göre üretilir; test yöntemleri IEC 60851 serisine dayanır ve Kuzey Amerika projelerinde NEMA MW 1000 karşılığı verilir.
Yassı - Yuvarlak Emaye Bobin Telleri Ürünleri
Yassı Emaye Kaplı Bakır İletken
ISO-CU-EMY-F200
Üçüz Emaye Kaplı Yuvarlak Bakır İletken
ISO-CU-UCZ-R180
Yuvarlak Emaye Kaplı Bakır İletken
ISO-CU-EMY-R180
Yassı Emaye Kaplı Alüminyum İletken
ISO-AL-EMY-F200
Yuvarlak Emaye Kaplı Alüminyum İletken
ISO-AL-EMY-R180
Yuvarlak Emaye Kaplı Bakır İletken — Sınıf 220 (R)
ISO-CU-EMY-R220

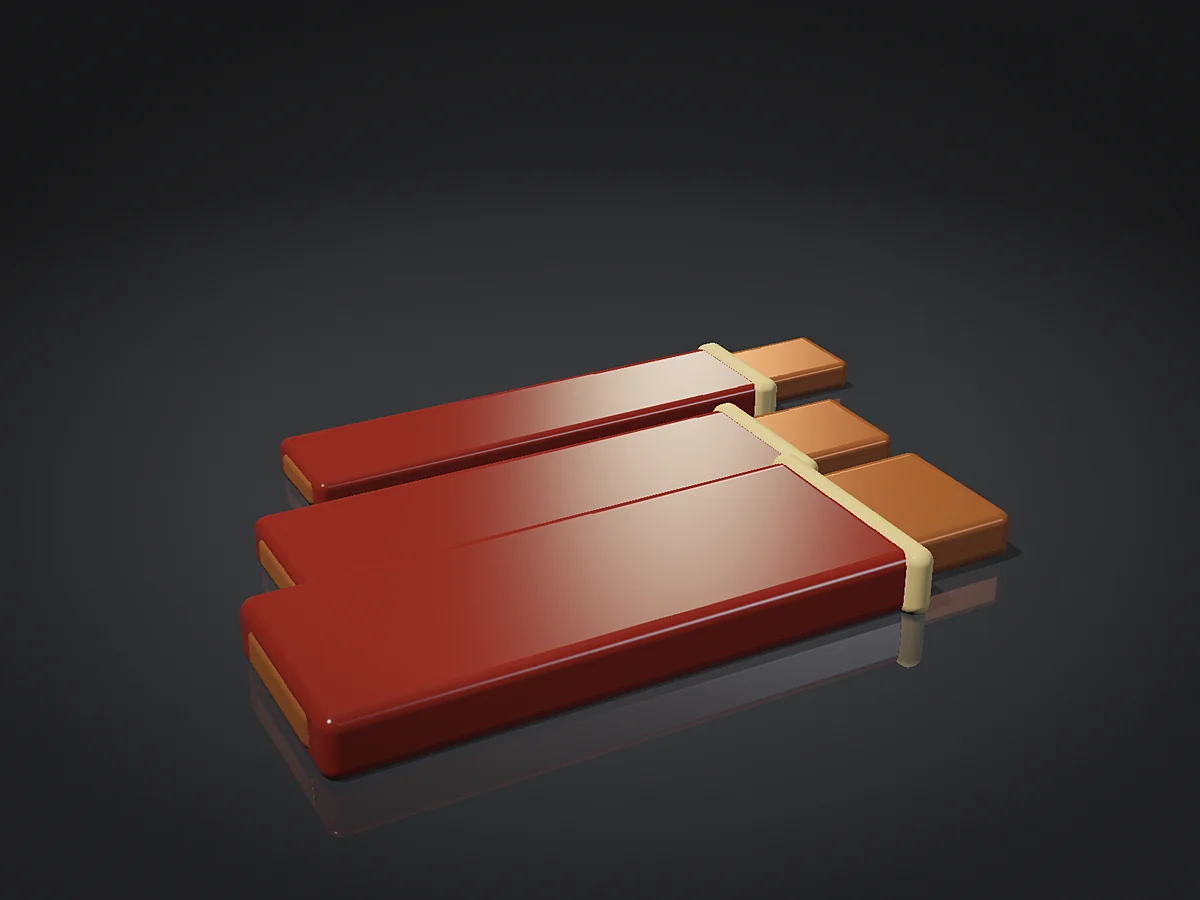

Kendinden Yapışkanlı Emaye Kaplı Bakır İletken
ISO-CU-EMB-R155
Yassı Emaye Kaplı Bakır İletken — Sınıf 155 (F)
ISO-CU-EMY-F155Teknik Bilgi
Kalınlık artışı sınıfları ve ısıl sınıflar:
- Grade 1 / Grade 2 / Grade 3 — artan kaplama kalınlığı ve dielektrik dayanım
- Isıl sınıflar: 155 (F), 180 (H), 200 (N), 220 (R) — IEC 60085 tanımına göre
- Yumuşama (softening) ve ısı şoku testleri: IEC 60851-6
- Sürtünme dayanımı ve esneklik testleri: IEC 60851-3
- Referans: IEC 60317-0-1 (yuvarlak Cu), IEC 60317-0-2 (yassı Cu), IEC 60317-0-3 (yuvarlak Al), IEC 60317-0-5 (yassı Al)
Emaye kaplı telde kalınlık artışı (increase) sınıfı, iletkenin dayanacağı gerilim seviyesini belirler. Grade 1 tek kat, Grade 2 çift kat, Grade 3 ise üç kat kalınlığa karşılık gelir; frekans dönüştürücüyle sürülen motorlarda darbe geriliminden kaynaklı kısmi boşalma riski nedeniyle Grade 2 ve üzeri tercih edilir.
Seçimde yalnızca ısıl sınıf değil; sarım sırasında uygulanan gerilme, mandrel yarıçapı, emprenye vernikle kimyasal uyum ve varsa soğutucu akışkan dayanımı da birlikte değerlendirilir. Kendinden yapışkanlı (bondable) emay tipleri, ek bobin gövdesi kullanmadan sargının kendi içinde birleşmesini sağlar.
